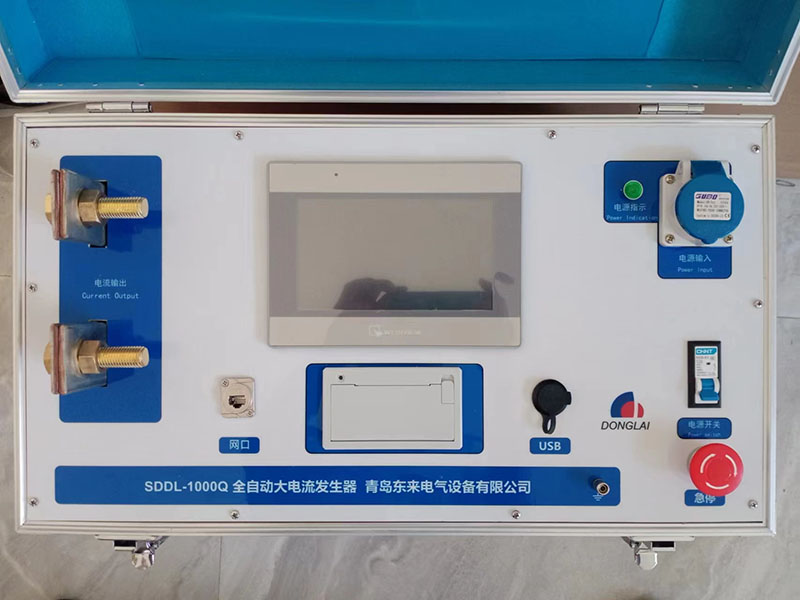

SDDL-500Ｑ全自動溫升大電流系統，全自動溫升裝置采用低功耗、大容量的調壓器和高導磁率鐵芯制作的變流器，具有輸出功率大，體積小，重量輕等優點。主要用于高壓開關柜，低壓開關柜，母線槽，電流互感器溫升，隔離開關溫升，電力金具溫升實驗，銅包鋼溫升實驗，以及其它新材料的溫升實驗！熱繼電器，電動機保護器，接觸器，斷器器，空氣開關，開關柜，斷路器，保護屏校驗，母排，電纜等
全自動溫升溫升裝置主要由交流配電單元、調壓變壓器、變流器、功率補償組件、驅動控制單元、數據采集單元、人機界面、微機控制、溫度采集單元、組態軟件等組成
一、主要功能特點：
1）內置高配置工控機，采用可編程控制器PLC作為中心處理器，對交流信號進行實時掃描,實現全面監測和閉環控制，并設計密碼設置管理，只有獲得相應操作權限的人員，才能進行某些功能的操作。
2）進口PC機真彩1大液晶觸摸屏操作，采用支持現場總線技術的智能型傳感器，實現數據傳送的全數字化，顯示操作單元選用了觸摸式彩色液晶顯示屏，全中文菜單，界面清晰直觀，操作簡單方便。測試無需外接任何輔助設備，全自動控制，傻瓜式操作，快捷、簡單、方便
3）本儀器測試方法有全自動測試與手動測試兩種方法，只需設置簡單的試驗電流與時間即可。帶有自動穩流系統。
4）只需設置好目標電流即可，無需人工監控，僅需設定測試、電流和步長，省去手動調壓、人工記錄、描繪曲線等煩瑣勞動，減小勞動強度，提高工作效率也可工作結束后把數據讀到電腦上查看即可。
5）有超過限定值自動報警功能具有可靠的過熱、過流、過壓及短路自我保護功能。交流調壓裝置保護應采用微機自動保護控制和機械微動限位開關雙重保護，確保恒流電源正常工作，提高產品的安全性、可靠性。
6）人性化界面，軟件界面友好；
7）自動調節交流電流源。
8) 可根據用戶要求定制測試模塊，軟件終身免費升級
9）采用64路測溫模塊?。蛇x*多200路測試溫度點）
10）增加功率補償系統
11)數據導出功能，通過U盤可將設備數據存儲到電腦上進行進一步處理，打印。
二、 技術參數
型號 | SDDL-500Q全自動溫升大電流系統 | |
*大輸出電流 | 交流單相500A | |
電路方式 | 特殊工藝接觸式電動調壓器 | |
交流輸入 | 相線 | 2Φ +G |
電壓 | 380V±10%，50Hz±2% | |
輸入電流 | 13.2A 加補償后 20A以下 | |
輸出 | 相線 | 二相 |
電壓 | 0-10自動轉換 根據負載設置 | |
電流 | AC0-500A連續可調, 無級調速方式; 手動方式輸出，自動方式輸出二種方式。 | |
額定容量 | 5kVA | |
穩流精度 | 輸出電流≤±0.5% | |
輸出端子 | 接線端子 | |
保護 | 電子電路快速偵測過壓、過流、過溫、缺相等自動跳脫保護及告警裝置, 非測試狀態電壓為零，電流為零 | |
精度 | 源效應 | ≤0.3%額定值 |
時漂 | ≤1%額定值 | |
溫漂 | ≤0.04%額定值／℃ | |
顯示設定 | 真彩顯示 | 可采用7寸 10寸 15寸維綸屏或外接電腦控制 |
電流顯示 | 真彩色液晶和數顯儀表 (6位數碼顯示, 顯示精度0.1A, 顯示誤差：≤0.2%±1個字) | |
調節設定 | 電流（軟件設定） | |
系統 | 整機效率 | ≥90% |
絕緣阻抗 | AC 1800V 1分鐘，20兆歐 | |
冷卻裝置 | 強制風扇冷卻 | |
噪音 | ﹤60dB（機器前方1mm） | |
互感器精度 | 0.2Ｓ級 | |
防護等級 | IP20 | |
工作 環境 | 工作方式 | 長時間溫升實驗 大于8小時 |
溫度 | -10℃-50℃ | |
濕度 | 0-90%（非凝結狀態） | |
海拔高度 | 1500m以下 | |
外形 | 結構 | 一體或分體 |
尺寸 | 按需訂制 | |
重量 | 約1噸 | |
母排 | 輸出按每平方1.2個電流計算，在后面 | |
溫度巡檢 | 8路模塊 | 可按需要做8路、16路、24路、32路、40路……200路測溫， |
A級熱電阻 | ＰＴ1000 或熱電偶 | |
新增特點
1、含電源至調壓器輸入的開關、調壓器輸出至升流器輸入的開關，即前級合、后級合；對應后級分、前級分；緊急停止；相互閉鎖（前級不合，后級合不上；后級不分，前級分不了！）
2、具備調壓器零位閉鎖功能；
3、升流器本體為中心開孔大電流輸出可直接用各種導體穿心，方便任何實驗及生流試品
4、采用特殊構造能有效控制升流器本體支架、殼體金屬的渦流發熱問題；
5、升流器底部設置高強度輪子，便于移動；
6、無線控制部分，包含前級合、后級合、升流、降流、后級分、前級分、緊急停止按鈕，同控制柜的閉鎖要求（前級不合，后級合不上；后級不分，前級分不了?。?；所有控制系統都能夠在遙控器上實現；無線控制部分嵌入在電壓、電流一體化控制臺上顯示直觀；
7、無線控制電源（可選）；
8、儀表選用ＬＣＤ顯示，可同時監視電源電壓、電流，調壓器輸出的電壓、電流，升流器的輸出電壓、電流；
9、帶有斷電保護功能，升流試驗期間，若突然失電，再次復電后（在控制柜面板上的手動合閘空氣開關合上后），調壓器電機自動復位至零位（帶有零位指示），然后方能進行前級合、后級合、升流、降流操作，嚴格避免帶沖擊負荷憋跳上級電源；
10、可根據用戶需要選用 7寸 10寸 15寸屏或電腦主機控制
2.1： 1 2.動作 動作時間測試：0.001~99999.999S
1全自動控制電流增加，減小
2、64溫度巡檢 可按要求訂制被測試試器的溫度范圍。
11、自動和手動操作。
2、在線顯示試驗過程中的電流、電壓、變壓器和被試件的溫度（多點），具有表格和曲線等形式，且可以轉移存儲到其它電腦中，用于進一步分析、存檔使用。數據采用excel電子表格格式，便于圖表、曲線形式與數據之間的轉換，文本采用word格式。
3、根據需要設定試驗電流，試驗電流穩定可靠，不受系統或外界因素的影響。
4、可以根據需要設定被試件的允許溫度，系統自動調節給定*大電流，當達到被試件的設定溫度時顯示并記錄此時刻的*大工作電流，即母排在*高允許溫度下的*大工作電流（或設定溫度下的*大工作電流）。
5、具有變壓器和被試件的電流、溫度*低值和*高值，具有超過限定值自動報警功能。具有可靠的過熱、過流、過壓及短路自我保護功能。
6、對同一被試件進行自動多次重復大電流溫升試驗，設定試驗次數、試驗電流、間隔時間、升流速度、在允許溫度的*大電流持續時間。*后啟動試驗后，由裝置自動完成。循環測試可以！
7、試驗前，可在觸摸屏上一次設定完成所有參數，力求操作簡單明了。
8、遇到過流、過壓、短路、超溫、失壓時，具有必要的保護和聲光報警信號。對于對試驗裝置沒有必要立即產生破壞性的報警因素，可以發出聲光報警，操作人員在獲悉報警后根據實際情況判斷，做出相應處理。在報警后一定時間內，無人知曉，裝置自動停機。
MES系統對設備數據采集
1））設備數采信息包括：狀態信息、試驗信息、加工信息、報警信息、質量信息、能源信息等。
2））設備預留 MES 系統使用的以太網口等。設備通訊接口要做好靜電保護、過電壓、防雷防浪涌設計。
3））支持 OPC2.0 OPC3.0 接口標準；
4））設備配有工控機，需將設備數采信息以結構化數據格式存儲到本地或服務器數據庫。
5））設備廠家提供設備數采信息（網絡配置、通訊協議、數采信息、說明書）。
6））檢試驗設備系統結構參考（上位機與數據庫服務器分離）。
為支撐云端、局域網服務器等物管平臺數據采集及交互的需要，檢測設備采用MySQL、SQL Server等數據庫進行試驗參數、試驗標準及設備狀態的存儲，可通過MQTT協議將數據發布到物管平臺，物管平臺接收數據后將檢測數據推送到檢測設備，并具備“Cloud Connector”鏈接功能。
1.檢測設備具備數據存儲功能，數據庫為MySQL、SQL Server等常規數據庫。
2.檢測工位主動推送數據，推送格式內容可包括但不限于：檢測機構ID、檢測工位、抽檢計劃編號、物資類別、檢測項目、關鍵參數、實測值、檢測結果等，同時開放數據庫信息，用于檢測系統數據拉取模塊調用數據。
3.抽檢計劃編號或時間段等信息可通過上位機人機交互界面手動輸入。
圖片類數據傳輸內容包括但不限于：抽檢計劃編號，實驗項目，特征值1,特征值2等（以上內容可按要求進行調整）；
圖片存儲方式：檢測圖片存儲在數據庫的存儲格式為2進制數據流；生成的圖片應保存為JPG或PNG格式，可按要求進行命名規則、存儲位置設定。圖片生成的分辨率為833*304左右。
可提供數據庫字典及數據庫關聯關系圖。
可提供各檢測項目數據庫取數邏輯。
不是簡單的一個數據庫和軟件，獨立開發的強大軟件
